[Unity][URP] Y軸ビルボードシェーダー

これはUnity Advent Calendar 2021の23日目の記事です。

前日は@UnagiHumanさんの「Unityの新MeshAPIでMeshColliderをリアルタイム変形させる」でした。

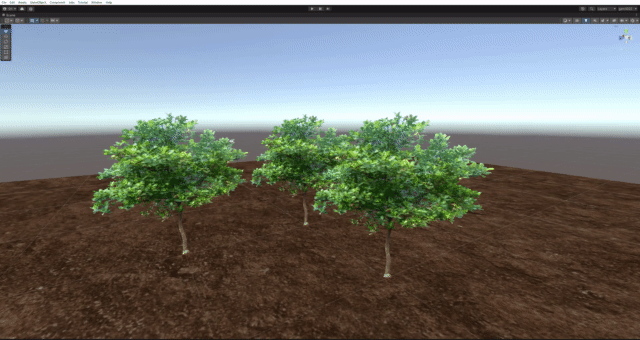

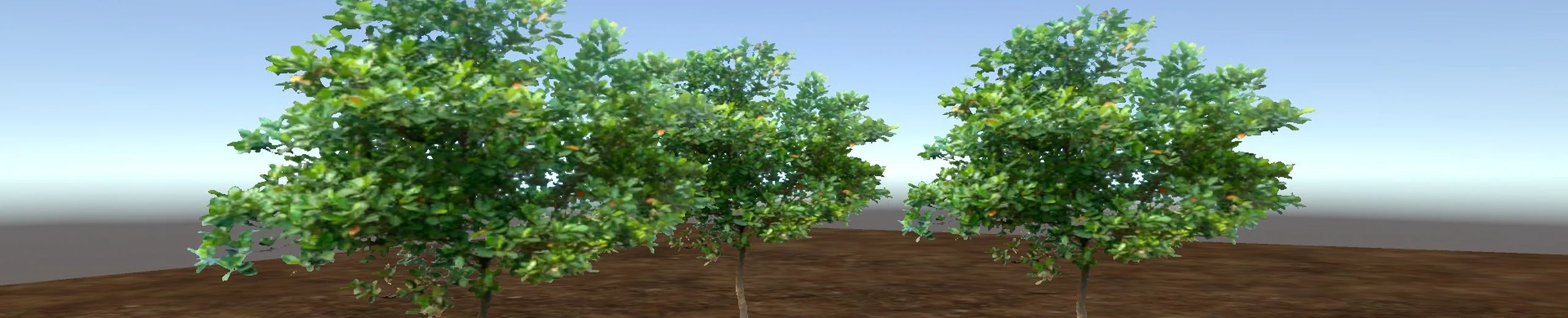

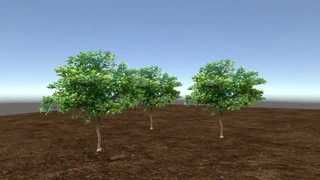

こんな感じのY軸のビルボードをC#スクリプトを使わずに、シェーダーだけで実装しました。

Y軸ビルボード

GitHubリポジトリ: gam0022/unity-urp-shader

要約

  • シェーダーだけでY軸ビルボードを実装
  • UnityのURP対応
  • 回転行列を生成するアプローチなので、プラットフォーム間の違い(Zの方向やUVの上下など)による問題が起きない

シェーダーで実装するメリット

シェーダーでビルボードを計算するメリットはたくさんあります。

  • C#スクリプトが不要でシェーダーだけで動作する
    • シェーダーのポータビリティは高い
    • 昔のVRCのようにユーザスクリプトが書けない環境でも使える
  • シーンビュー上でも動作する
  • GPU(頂点シェーダー)でビルボード計算ができる
    • ビルボード計算のためのCPU負荷は0
    • 板ポリの頂点数は4なので、頂点シェーダーでビルボード処理をしても、GPU負荷はかなり軽い

シェーダーのコード(全体)

最終的なシェーダーのコードはこちらです。

単体で動作するので、コピペして使えます。MITライセンスです。

ファイル名: Unlit-Billboard.shader

// URP-Unlit-Billboard Shader by @gam0022 (MIT Licence)
// https://gam0022.net//blog/2021/12/23/unity-urp-billboard-shader/
Shader "Universal Render Pipeline/Unlit-Billboard"
{
    Properties
    {
        _BaseMap ("Base Map", 2D) = "white" { }
        _BaseColor ("Base Color", Color) = (1, 1, 1, 1)
        _Cutoff ("Alpha Cutoff", Range(0, 1)) = 0.5
    }

    SubShader
    {
        Tags {
            "RenderPipeline" = "UniversalPipeline"
            "RenderType" = "TransparentCutout"
            "Queue" = "AlphaTest"
            "IgnoreProjector" = "True"
        }

        Pass
        {
            Tags { "LightMode" = "UniversalForward" }

            HLSLPROGRAM

            #pragma vertex vert
            #pragma fragment frag

            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"

            struct Attributes
            {
                float4 positionOS: POSITION;
                float2 uv: TEXCOORD0;
            };

            struct Varyings
            {
                float4 positionHCS: SV_POSITION;
                float2 uv: TEXCOORD0;
            };

            sampler2D _BaseMap;

            CBUFFER_START(UnityPerMaterial)
            float4 _BaseMap_ST;
            half4 _BaseColor;
            half _Cutoff;
            CBUFFER_END

            Varyings vert(Attributes IN)
            {
                Varyings OUT;

                // 回転行列を生成してビルボード処理をします
                float3 yup = float3(0.0, 1.0, 0.0);
                float3 up = mul((float3x3)unity_ObjectToWorld, yup);

                float3 worldPos = unity_ObjectToWorld._m03_m13_m23;
                float3 toCamera = _WorldSpaceCameraPos - worldPos;
                float3 right = normalize(cross(toCamera, up)) * length(unity_ObjectToWorld._m00_m10_m20);
                float3 forward = normalize(cross(up, right)) * length(unity_ObjectToWorld._m02_m12_m22);

                float4x4 mat = {
                    1, 0, 0, 0,
                    0, 1, 0, 0,
                    0, 0, 1, 0,
                    0, 0, 0, 1,
                };
                mat._m00_m10_m20 = right;
                mat._m01_m11_m21 = up;
                mat._m02_m12_m22 = forward;
                mat._m03_m13_m23 = worldPos;

                float4 vertex = float4(IN.positionOS.xyz, 1);
                vertex = mul(mat, vertex);
                OUT.positionHCS = mul(UNITY_MATRIX_VP, vertex);

                OUT.uv = TRANSFORM_TEX(IN.uv, _BaseMap);
                return OUT;
            }

            half4 frag(Varyings IN): SV_Target
            {
                half4 base = tex2D(_BaseMap, IN.uv);
                clip(base.a - _Cutoff);
                return base * _BaseColor;
            }
            ENDHLSL

        }
    }
}

解説

前回の記事との違い

この記事は前回の記事[Unity] Y軸ビルボードシェーダーの実装と解説の改訂版です。以下のような違いがあります。

  • URP(Universal Render Pipeline)に対応
  • ビルボード処理のアプローチを改良(プラットフォーム依存をなくす)

前回の記事(ビュー変換をスキップ)の欠点

前回の記事では、カメラのビュー行列の変換をスキップすることで、ビルボード処理を実装していました。

Unityではプラットフォーム間の違い(Zの方向やUVの上下など)をビュー行列とプロジェクション行列でうまく吸収する設計になっており、ビュー行列の変換をスキップするとプラットフォームの対応を自力で行う必要が出てきて、かなり面倒でした。 将来的に新しいプラットフォームが増えた時などにシェーダーの修正が必要になる可能性もあり、このアプローチは筋が良くないな、と記事の公開後に思っていました。

今回紹介する 回転行列を生成するアプローチ では、そのようなプラットフォーム依存の問題が起きません。

回転行列を生成するアプローチ

Unityが生成するモデル行列を使わずに、頂点シェーダーの中でうまく回転行列を生成することで、常にカメラ側を向くようにMeshを回転させてビルボード処理を実現します。

シェーダーからビルボード処理を抜き出して、できるだけコメントを入れました。

// 回転行列を生成してビルボード処理をします
// 常にカメラ側を向くようにMeshを回転させます

// Y-UPベクトル
float3 yup = float3(0.0, 1.0, 0.0);

// up = Y軸の基底ベクトル
// オブジェクトのTransformの回転を考慮
float3 up = mul((float3x3)unity_ObjectToWorld, yup);

// オブジェクトのワールド座標
float3 worldPos = unity_ObjectToWorld._m03_m13_m23;

// オブジェクトからカメラに向かうベクトル
float3 toCamera = _WorldSpaceCameraPos - worldPos;

// right = X軸の基底ベクトル
// 前半の項 : rightはtoCameraとupの両方に直交するので、crossから計算
// 後半の項 : オブジェクトのTransformのX方向のスケールを考慮
float3 right = normalize(cross(toCamera, up)) * length(unity_ObjectToWorld._m00_m10_m20);

// forward = Z軸の基底ベクトル
// 前半の項 : forwardはupとrightの両方に直交するので、crossから計算
// 後半の項 : オブジェクトのTransformのZ方向のスケールを考慮
float3 forward = normalize(cross(up, right)) * length(unity_ObjectToWorld._m02_m12_m22);

// 各基底ベクトルを並べてビルボード用の回転行列を生成
// (厳密には平行移動とスケールも含んだ変換行列)
float4x4 mat = {
    1, 0, 0, 0,
    0, 1, 0, 0,
    0, 0, 1, 0,
    0, 0, 0, 1,
};
mat._m00_m10_m20 = right;//     X軸の基底ベクトル
mat._m01_m11_m21 = up;//        Y軸の基底ベクトル
mat._m02_m12_m22 = forward;//   Z軸の基底ベクトル
mat._m03_m13_m23 = worldPos;//  平行移動のベクトル


// ローカル座標(平行移動のためにw=1)
float4 vertex = float4(IN.positionOS.xyz, 1);

// ビルボード用の回転行列を乗算してワールド空間に変換
vertex = mul(mat, vertex);

// ビュー行列とプロジェクション行列を乗算してクリップ空間に変換
OUT.positionHCS = mul(UNITY_MATRIX_VP, vertex);

これは超重要情報ですが、 回転後の空間の基底ベクトルを並べた行列が回転行列になります。

これだけ覚えておけば、回転だけでなく、拡大縮小やSkew(せん断)の行列は自然に導出できます。

知らなかった人はぜひ覚えておきましょう。CEDECで同じ話を2回くらいしています(20202021)。

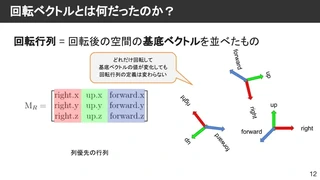

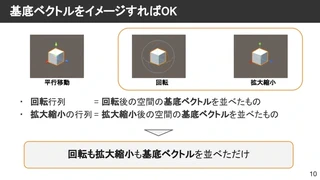

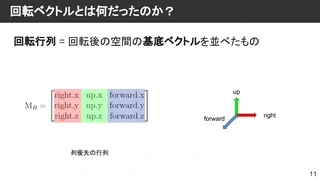

基底ベクトルをイメージすればOK 回転ベクトル1 回転ベクトル2

スケール対応

モデル行列 unity_ObjectToWorld から各軸のスケールを取得することで、スケール対応ができます。 Y軸に関しては、upを計算するときにnormalizeしなければ自動でスケールが考慮されます。

スケール対応なし

// up = Y軸の基底ベクトル
// オブジェクトのTransformの回転を考慮
float3 up = normalize(mul((float3x3)unity_ObjectToWorld, yup));

//...

// right = X軸の基底ベクトル
// rightはtoCameraとupの両方に直交するので、crossから計算
float3 right = normalize(cross(toCamera, up));

// forward = Z軸の基底ベクトル
// forwardはupとrightの両方に直交するので、crossから計算
float3 forward = normalize(cross(up, right));

スケール対応あり

// up = Y軸の基底ベクトル
// オブジェクトのTransformの回転を考慮
float3 up = mul((float3x3)unity_ObjectToWorld, yup);

//...

// right = X軸の基底ベクトル
// 前半の項 : rightはtoCameraとupの両方に直交するので、crossから計算
// 後半の項 : オブジェクトのTransformのX方向のスケールを考慮
float3 right = normalize(cross(toCamera, up)) * length(unity_ObjectToWorld._m00_m10_m20);

// forward = Z軸の基底ベクトル
// 前半の項 : forwardはupとrightの両方に直交するので、crossから計算
// 後半の項 : オブジェクトのTransformのZ方向のスケールを考慮
float3 forward = normalize(cross(up, right)) * length(unity_ObjectToWorld._m02_m12_m22);

SRP Batcher

URP(SRP)からSRP Batcherというドローコールバッチング(厳密にはドローコールの数を減らすわけではなく、ドローコール間のGPUの設定コストを削減)の仕組みが導入されました。

以前のビルドインレンダーパイプラインのドローコールバッチングではMeshが結合されるので、ビルボードのように特殊な頂点変換をするシェーダーでは考慮が必要で、けっこう面倒でした。

SRP BatcherはMeshを結合しないので、頂点変換で特別な考慮をしなくてもシェーダーが動くようになりました!めでたい🎉

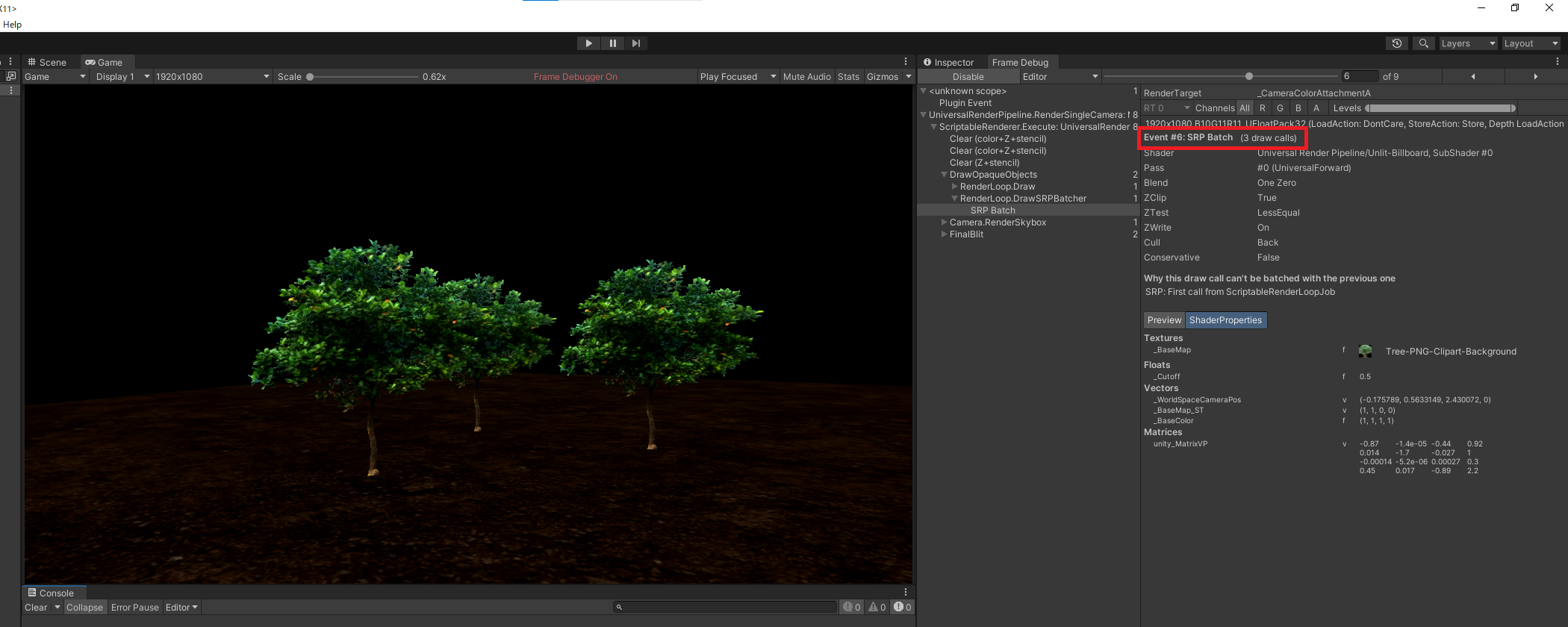

今回のシェーダーをフレームデバッガーで確認すると、ちゃんとSRP Batcherで描画されているのが分かります。

SRP Batcher

SRP Batcherについては、以下の記事が詳しいです。

リンク

参考にさせていただきました。ありがとうございます。
