なぜタイミングチャートと回路図

学類の2年次の2学期の必修の授業として論理回路実験というのがあったのですが、 そのレポートが本当に重かったです。

レポートを作成するにあたって、タイミングチャートや回路図を書く必要 があるのですが、普通にWordのオートシェイプで描くのは困難を極めたので、 後輩たちに知恵を授けようと思い、この記事を書くに至りました。

タイミングチャート

タイミングチャート清書ツールを使いましょう。

MacでもUNIXでもWindowsでも動作するようです。

次のような手順で使います。

• テキストエディタでタイミングチャートを書く。
• このツールでepsなどに変換する。

素晴らしい点を挙げると次のようになります。

• テキスト形式の文法がシンプル
• LaTex使いにとっては、epsで生成してくれると助かる
• 実体はPerlスクリプトなので、環境を汚さない

例

これは実際に課題で使用したタイミングチャートです。

まず、次のようにタイミングチャートのソースを書きます。

s     ____~~__~~__~~__~~__~~__~~__~~__~~__
x     _______~~~~____~~~~____~~~~____~~~~_
Q1    __________________~~~~~~~~~~~~~~~~~~
Q2    __________~~~~~~~~~~~~~~~~__________
u     ________________________________~~__
v     ____~~______~~______~~______~~______
reset ~_~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

tchart.plを適当にパスの通った場所に置いて、

tchart.pl tc1.tc > tc1.epsとすれば、次のようなタイミングチャートを簡単に生成できます。

回路図

Qt-BSch3V Modifiedを使いましょう。

MacとUNIXで動作するようです。元々WindowsのソフトをMac用に移植したらしいので、本家のソフトはWindowsでも動作します。

少々使い方がわかりにくかったので、簡単に使うまでの手順を説明します。

• qtbsch3v.appを起動。
• 上のメニューから、Set>Libraryでライブラリを追加する。このとき、展開したディレクトリ/LIBV/LOGIC74.lb3を追加すればよいと思う。
• Componentボタンでゲート(ANDゲートが7408という名前だったりするので探すのが厄介)を配置、 WireとJunctionボタンで配線ができる。これだけ覚えておけばok。

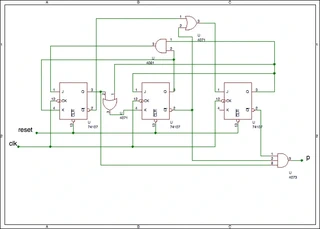

次のような回路図を描くことができます。
